(2015.11.23改・12.6追記・2018.2.12改)大規模地震が予測される領域について国土地理院の最新の地殻変動ページより電子基準点座標データの「DEW・DNS・DH」を使用し、変動ベクトル図及びグラフを作成しています。更新時には最終データでオフセットを補正して接合し、連続したデータを使用しています。基準とした期間の変動トレンドに対する座標のずれ(基準直線回帰式に対するO-C)を「偏位」と表示しています。最新の地殻変動ページの更新が遅れる場合はFTPページより日々の座標値最終解(F3)をDEW・DNS・DHに変換して使用します。通常、最終解は毎週月曜、最新の地殻変動は毎週火曜に2週間前までのデータが更新(最短で14日、現状は17日前)されるため、2日前までのデータが公表されている日々の座標値速報解(R3)についても接合処理を随時(通常週1回の更新時)行っています。

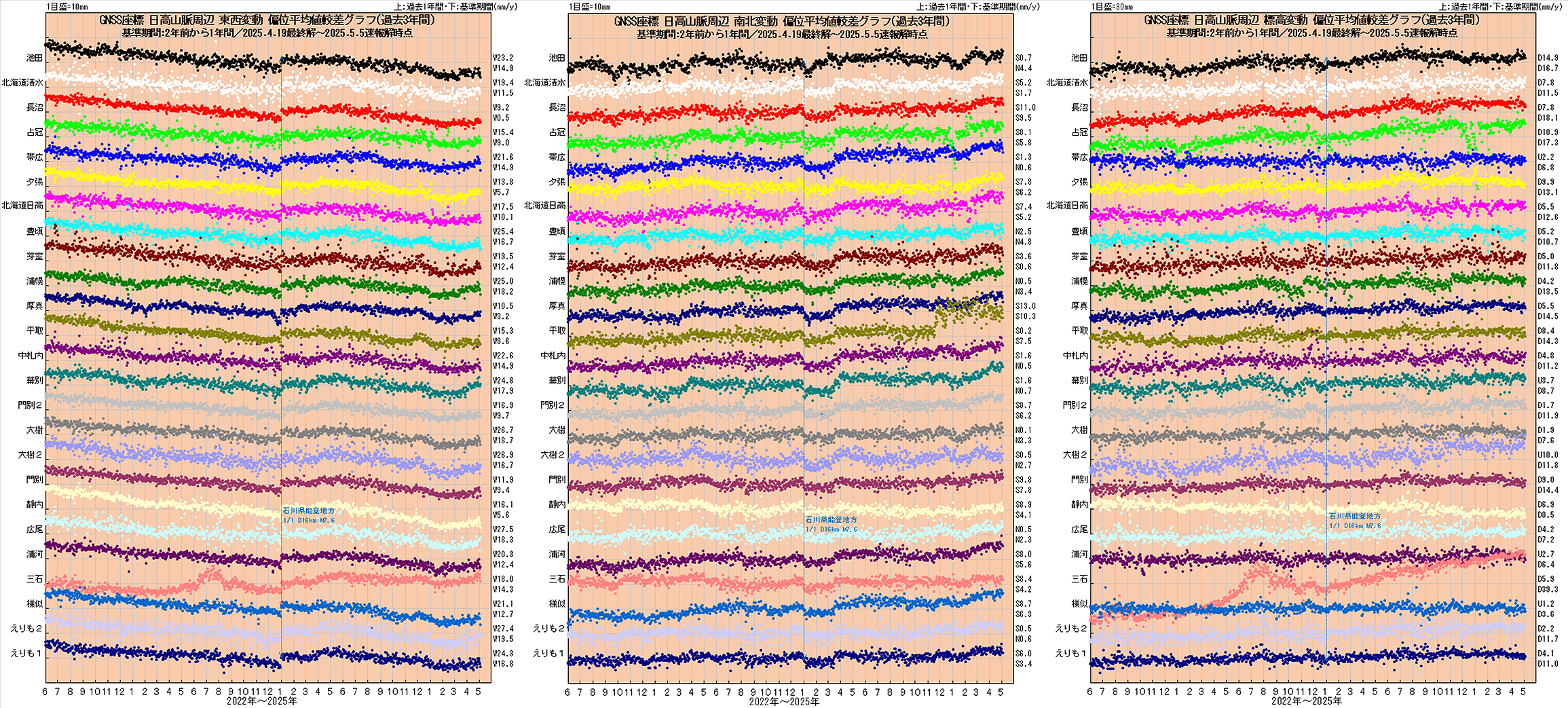

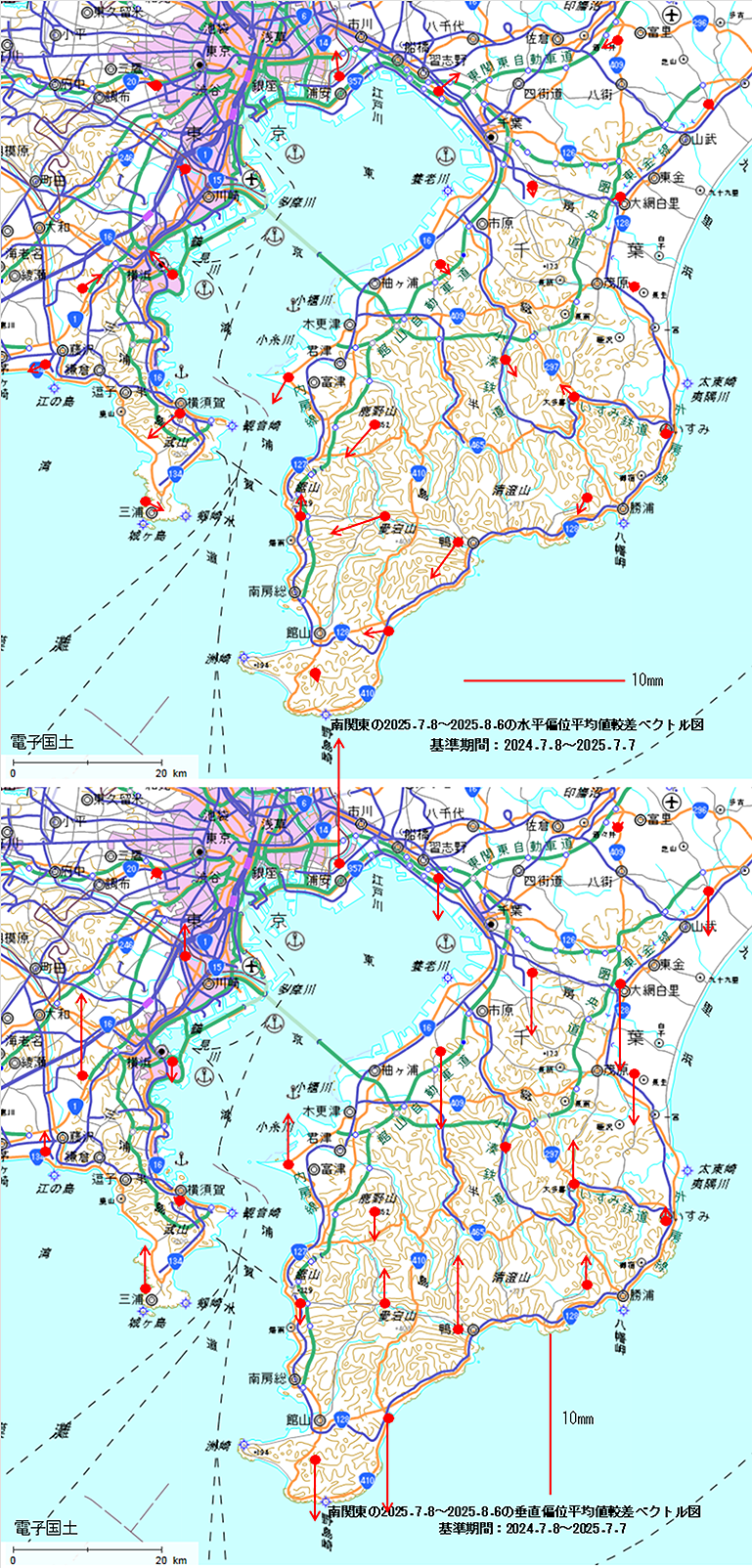

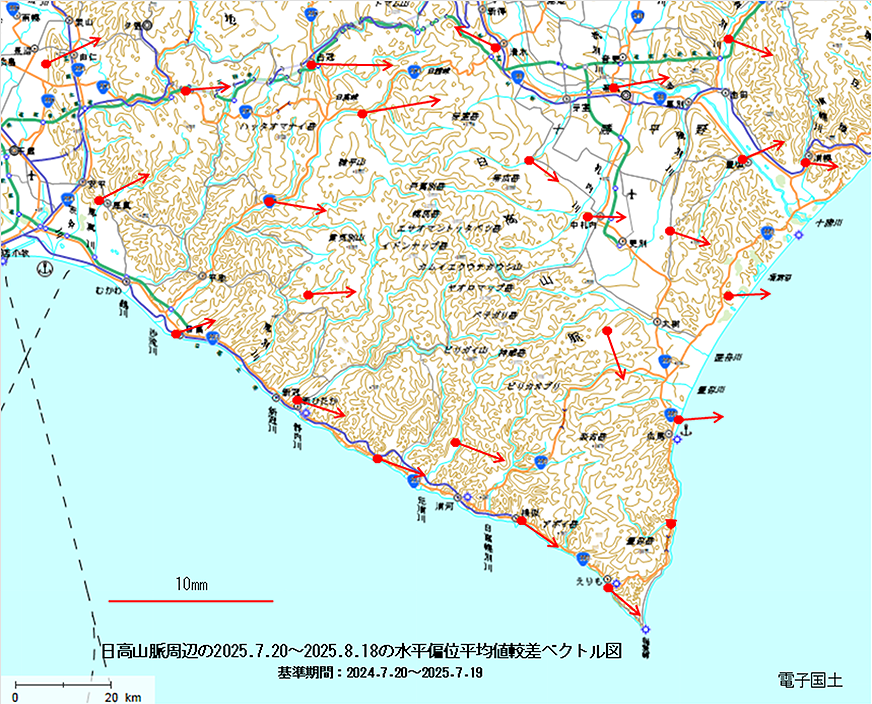

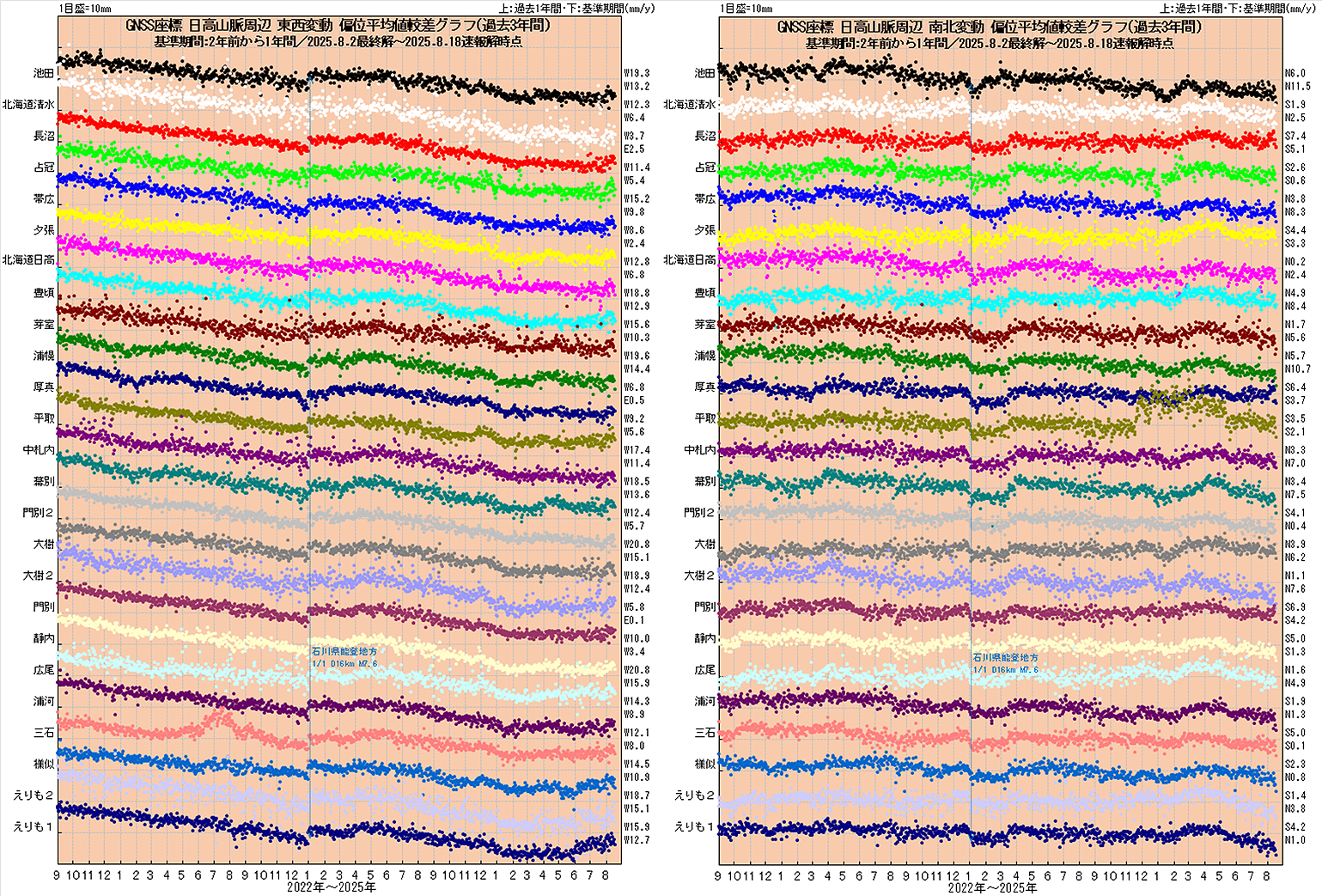

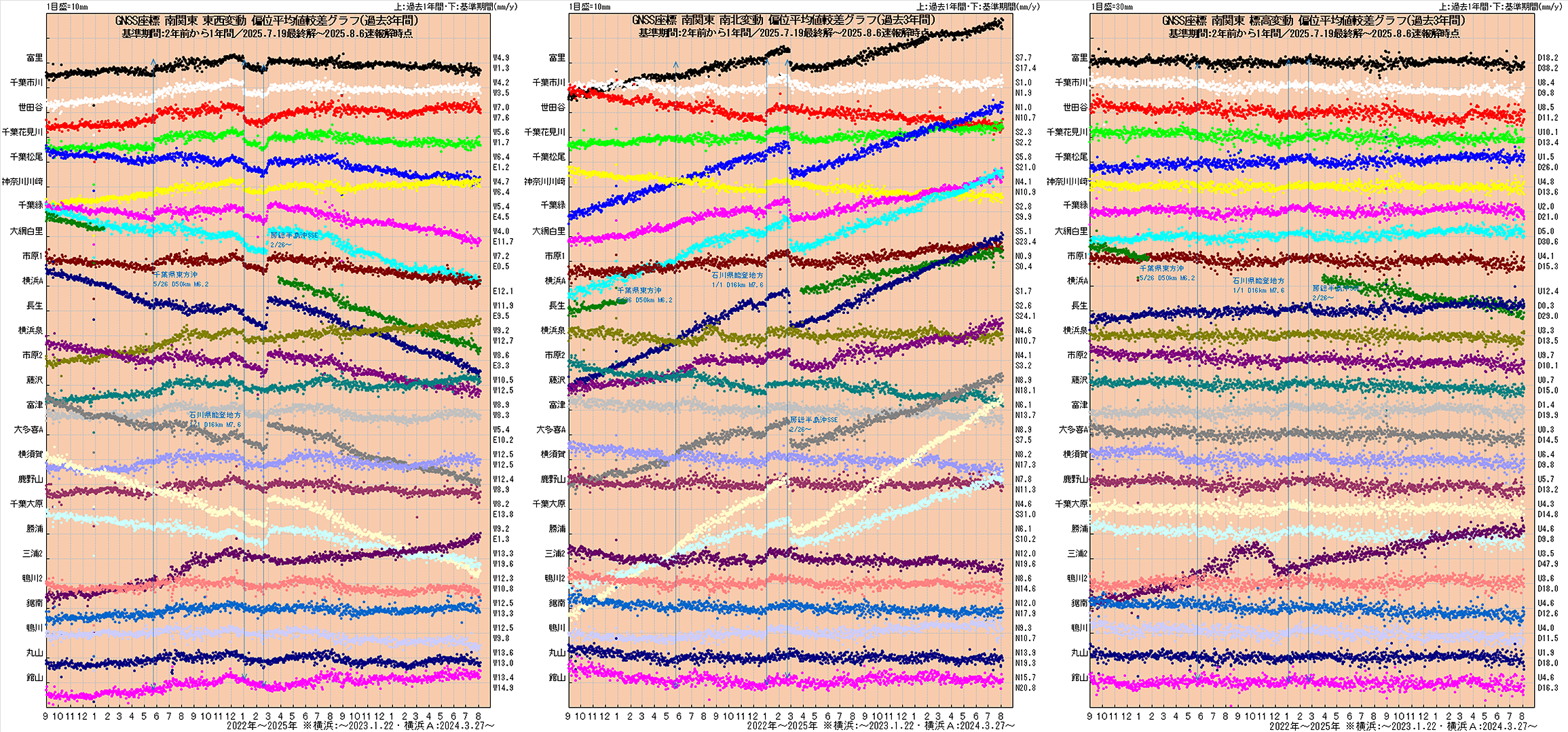

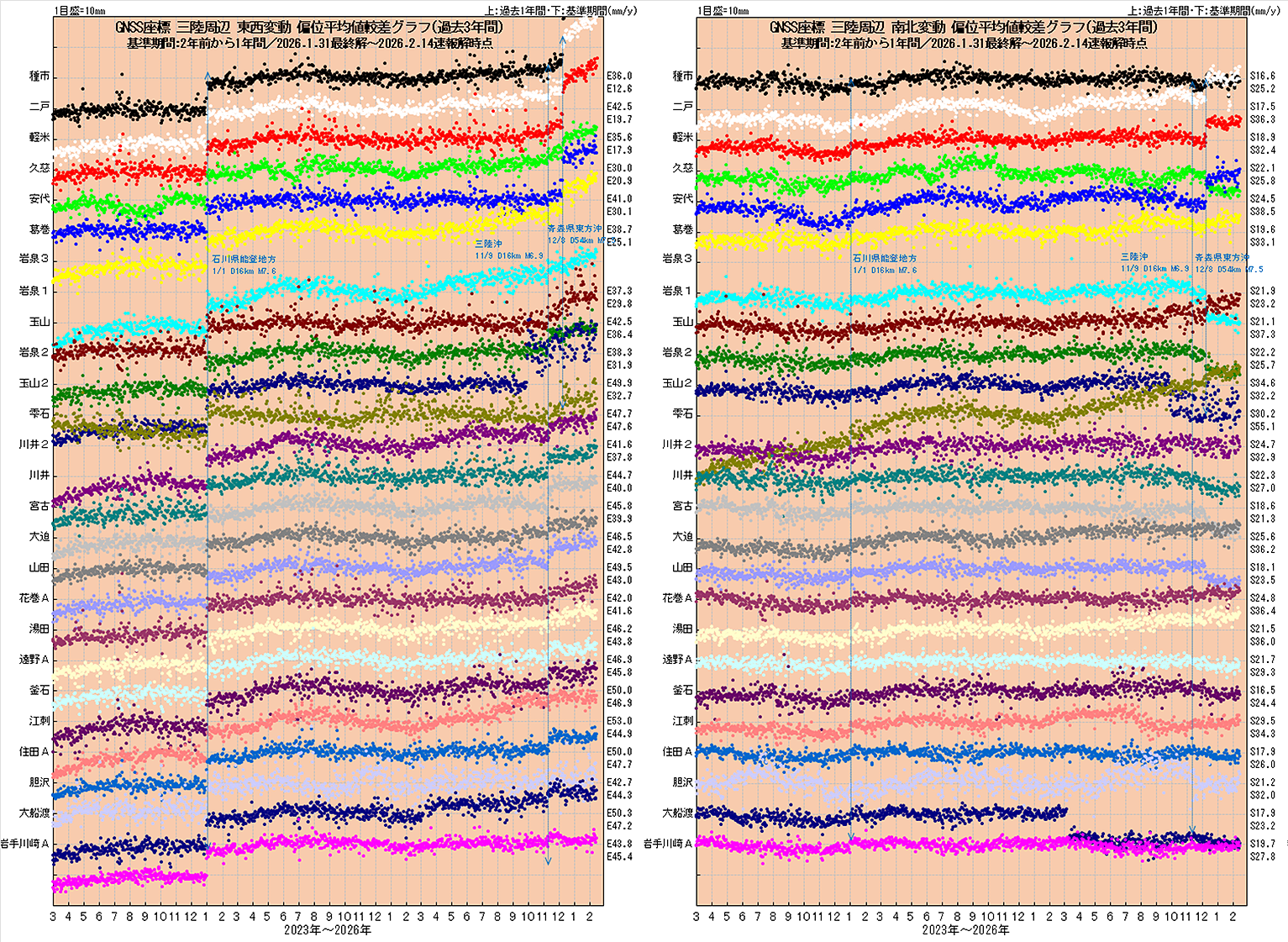

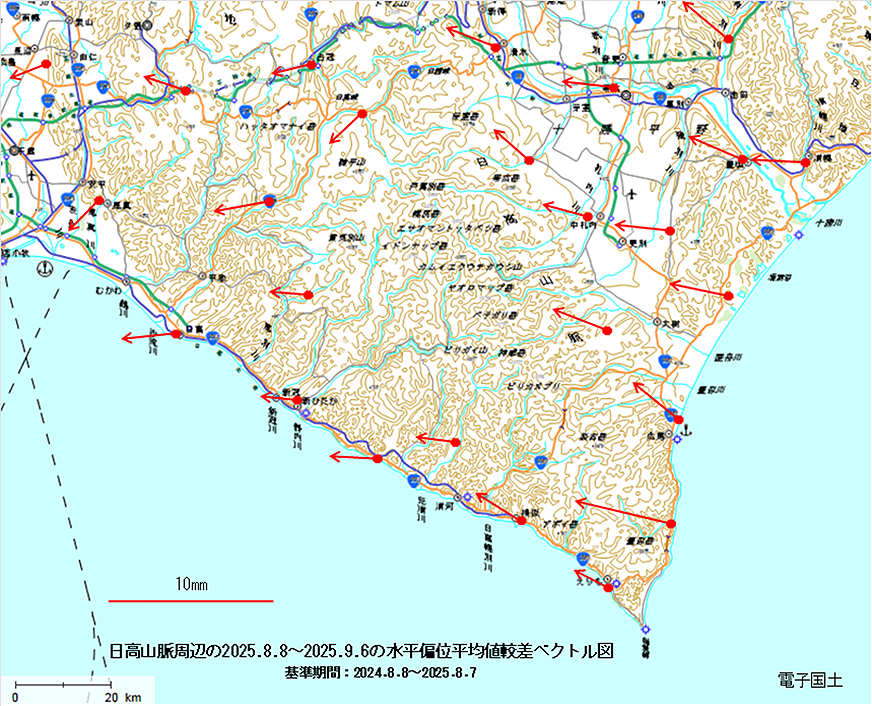

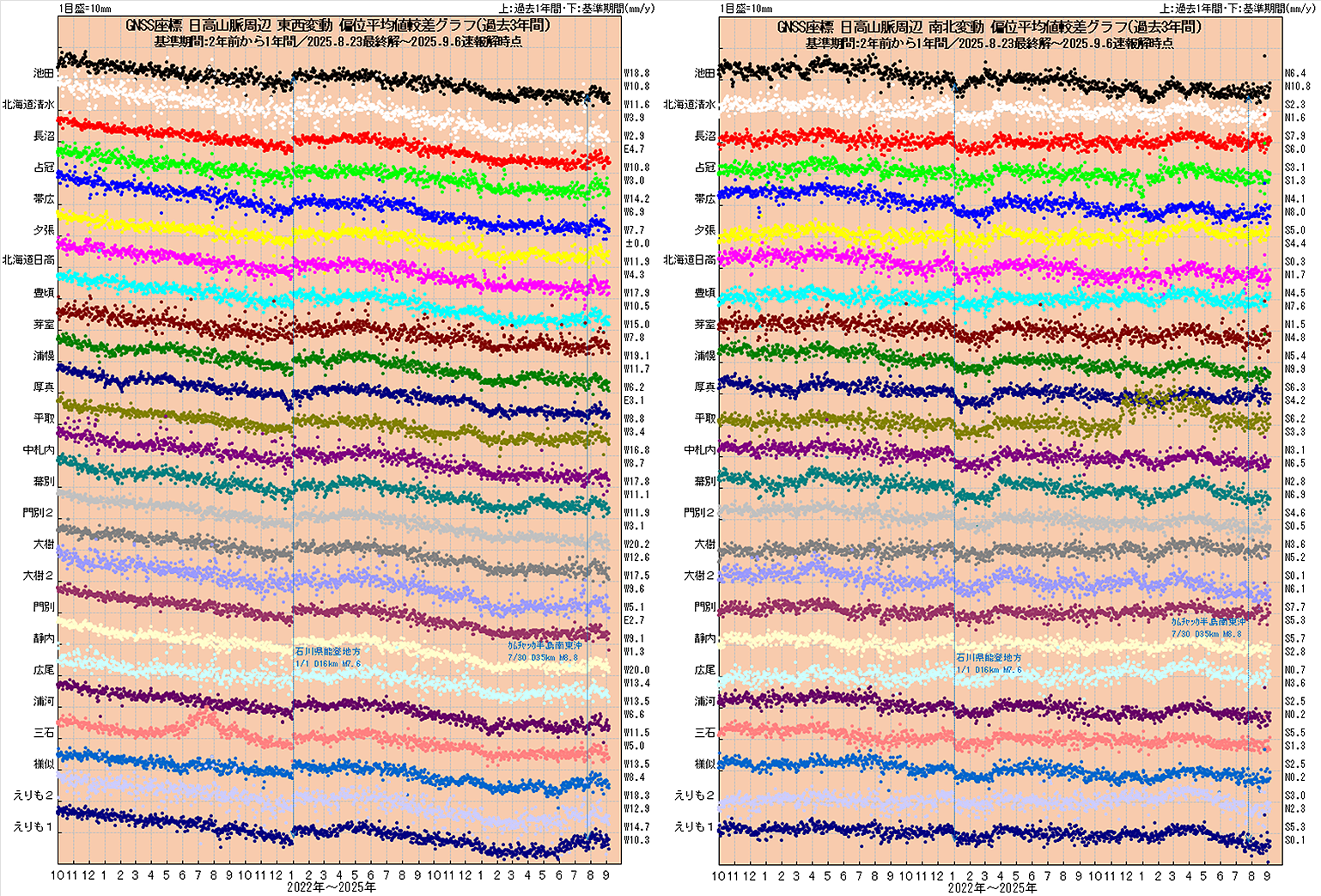

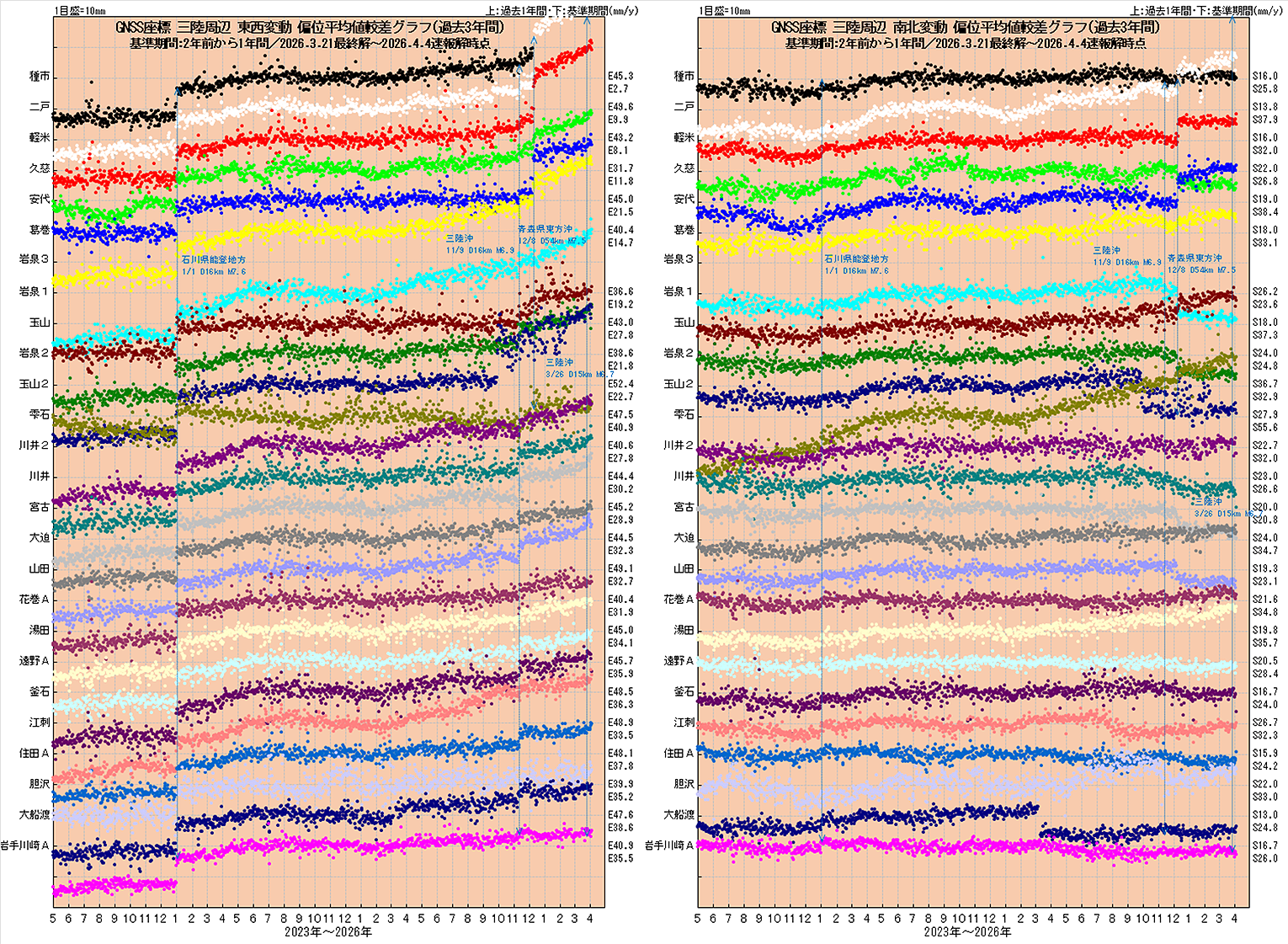

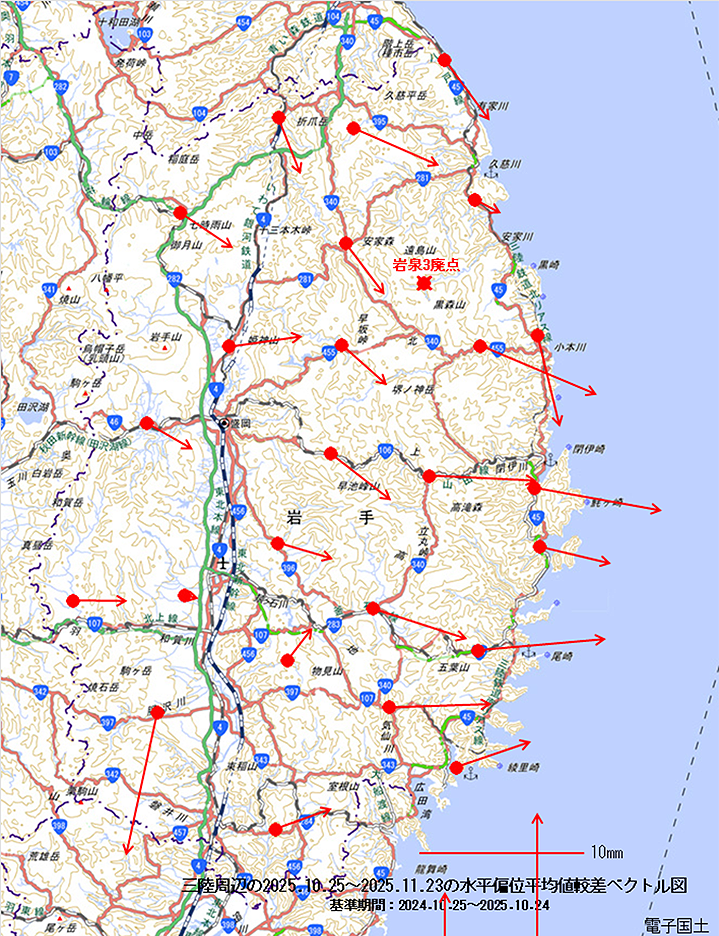

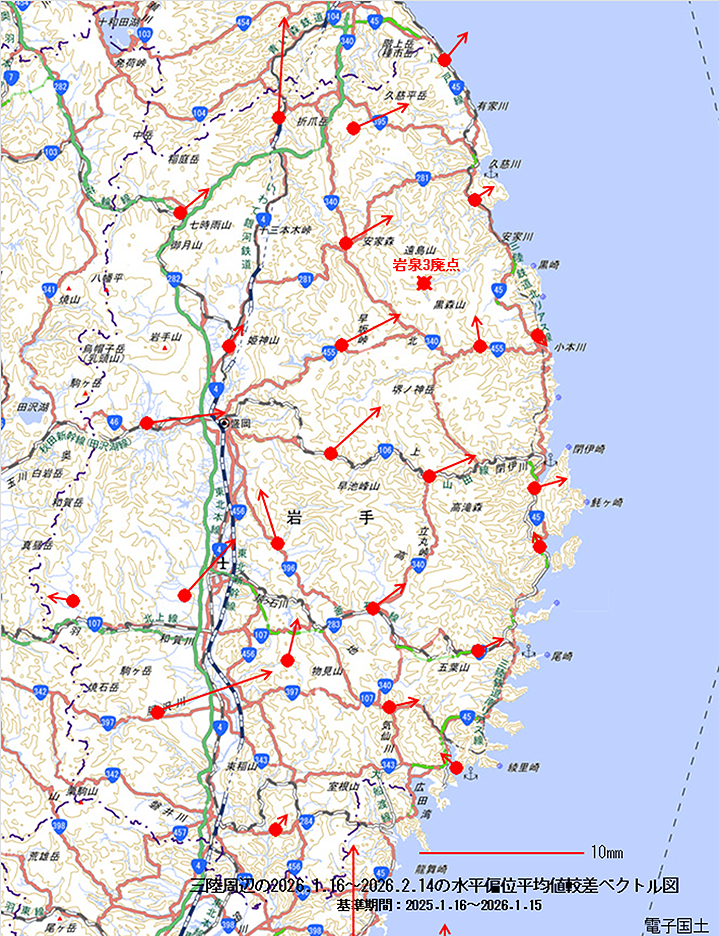

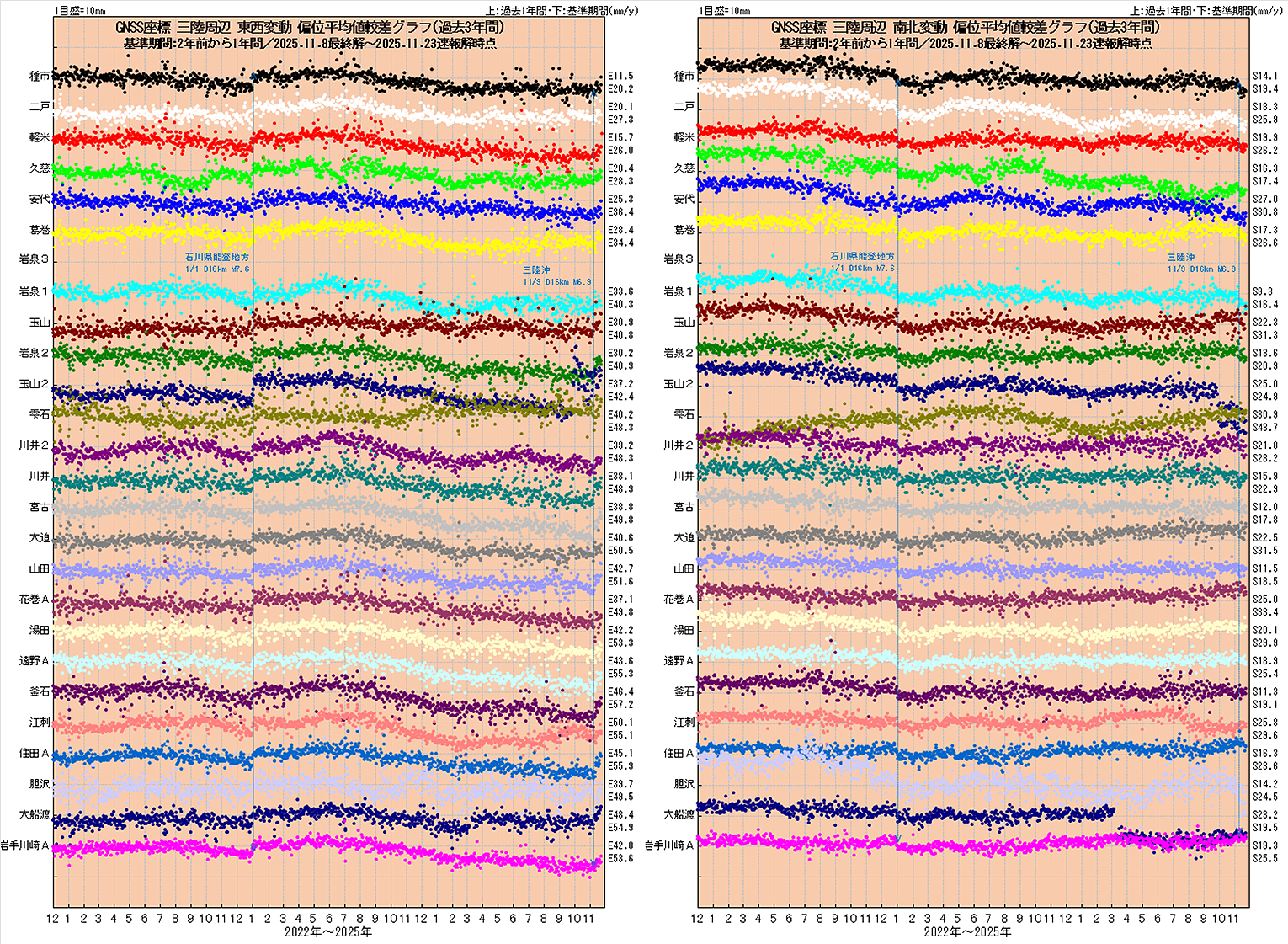

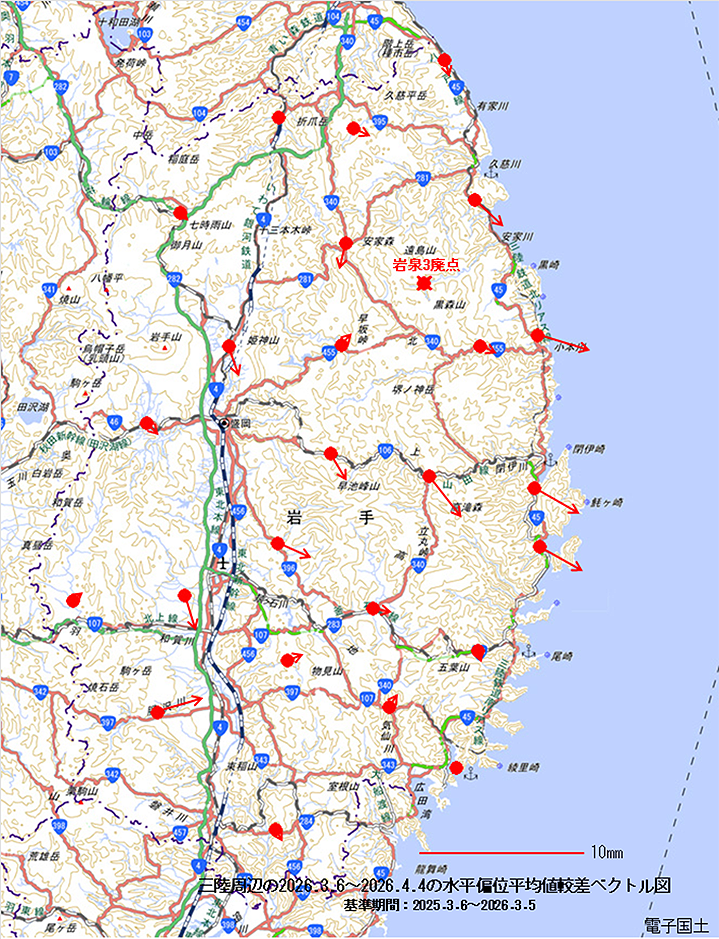

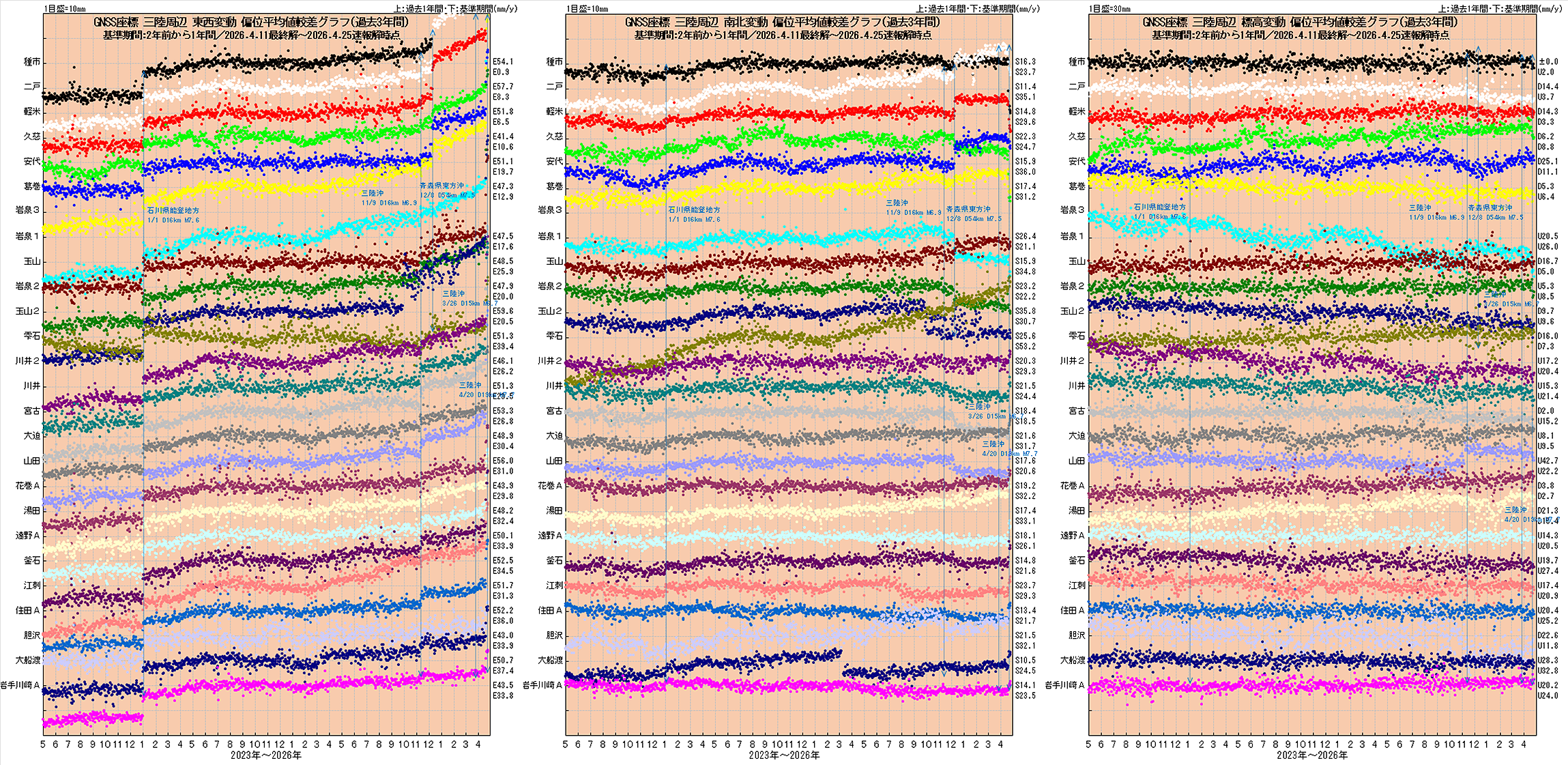

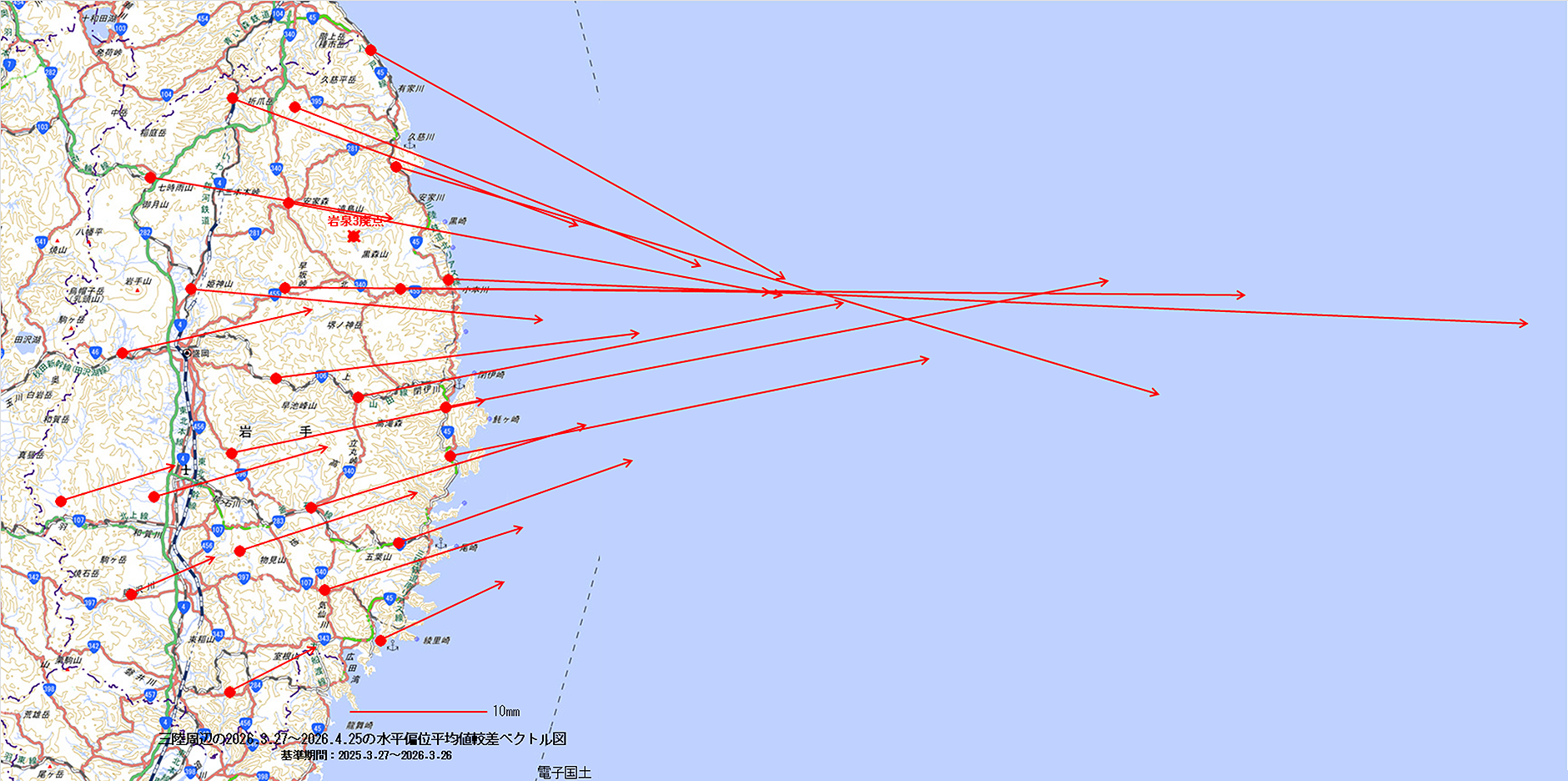

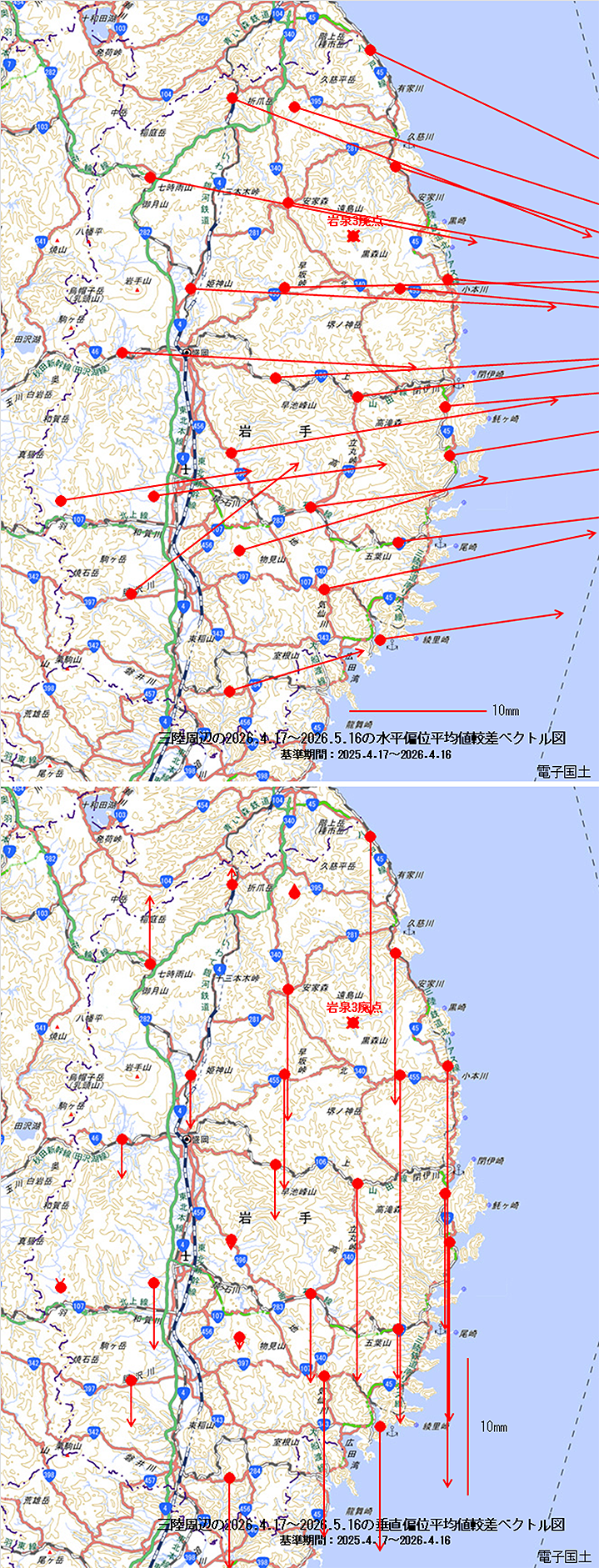

このページでは、変動をベクトルで表した「2年前から1年間を基準とした過去1年間の座標変動偏位平均値較差ベクトル図」「過去1年間の座標変動トレンドベクトル図」及び、変動をグラフで表した「2年前から1年間を基準とした過去3年間の座標変動偏位平均値較差グラフ」を東西・南北・標高に分け、対象基準点について作成しています。ベクトル図及びグラフで2年前から1年間を基準としたのは、これまでのように過去1年を基準とすると、年スパン程度のトレンドの変化を表現することができないためです。座標変動偏位平均値較差グラフの作成手順はこちらを参考にして下さい。偏位平均値は日本全域の122点の平均値を使用しています。
この「座標変動偏位平均値較差」は津村建四朗さんのアドバイスによる潮位データに基づく地殻変動の推定手法「加藤・津村の方法」を応用した共通変動を差し引きノイズを打ち消す手法です。
(2020.01.29記)2020年1月23日に公開された日々の座標値[F3解]の2018年1月24日〜2019年10月7日の再解析による修正については、データ処理が困難であるため入替えは行わないこととします。
(2021.04.10記)日々の座標値の最終解は2021年1月1日以降[F5解]・速報解は2021年4月1日以降[R5解]を使用しています。
2015年 2016年 2017年 2018年 2019年 2020年
日高山脈周辺 三陸周辺 南関東 北部フォッサマグナ周辺 東海地方 丹波山地 豊後水道周辺 日向灘周辺
・日向灘南部沿岸で南東方向への非定常的地殻変動(2023年2月上旬〜) 水平変動グラフ(2023年4月3日時点)
・南関東で南東方向への非定常的地殻変動(2022年12月中旬〜1月下旬) 水平変動グラフ(2023年1月28日時点)
・日向灘南部沿岸で南東方向・下方への非定常的地殻変動(2022年9月中旬〜10月上旬) 変動グラフ(2022年10月22日時点)
・南関東で南東方向への非定常的地殻変動(2022年4月中旬〜6月上旬) 水平変動グラフ(2022年6月12日時点)
・南関東で南西方向への非定常的地殻変動(2022年3月中旬〜下旬) 水平変動グラフ(2022年4月9日時点)
・2022年3月16日 福島県沖M7.4の地震発生に日高山脈周辺および三陸周辺で北西への地殻変動 日高山脈周辺 三陸周辺(2022年3月27日時点)
・豊後水道九州側から日向灘周辺で南東方への非定常的地殻変動(豊後水道周辺) (日向灘周辺)(2022年2月上旬〜3月上旬) 水平変動グラフ(豊後水道周辺) (日向灘周辺)(2022年3月12日時点)
・日高山脈から十勝平野(渡島地域一部除く北海道広域)で南方への非定常的地殻変動(2022年1月中旬〜2月中旬) 水平変動グラフ(2022年3月5日時点)
・2022年1月22日 日向灘M6.6の地震発生に伴い豊後水道周辺九州側で南東方向への収束・沈降傾向、四国側で東へ・隆起傾向の非定常的地殻変動 変動グラフ(2022年2月7日時点)
・日高山脈南部から十勝平野で北東方向への非定常的地殻変動(2021年12月上旬〜下旬) 水平変動グラフ(2022年1月3日時点)
・三陸南部から北部で北西〜北東に時計回りで変化する非定常的地殻変動(2021年12月上旬〜下旬) 水平変動グラフ(2022年1月3日時点)
・千葉県全域で東〜北東方向への非定常的地殻変動(2021年12月上旬〜下旬) 水平変動グラフ(2022年1月3日時点)
・四国地方西部で南西方向への非定常的地殻変動(2021年12月上旬〜下旬) 水平変動グラフ(2022年1月3日時点)
・日向灘周辺で南西方向への非定常的地殻変動(2021年12月上旬〜下旬) 水平変動グラフ(2022年1月3日時点)
・千葉県全域で東〜北東方向へ収束傾向の非定常的地殻変動(2021年11月中旬〜12月中旬) 水平変動グラフ(2021年12月18日時点)
・千葉県北部で北〜北東方向へ放射状の非定常的地殻変動(2021年10月上旬〜11月中旬) 水平変動グラフ(2021年11月13日時点)
・2021年5月1日 宮城県沖M6.8の地震発生に伴い三陸地方南部で南〜南東方向への地殻変動 最新変動グラフ

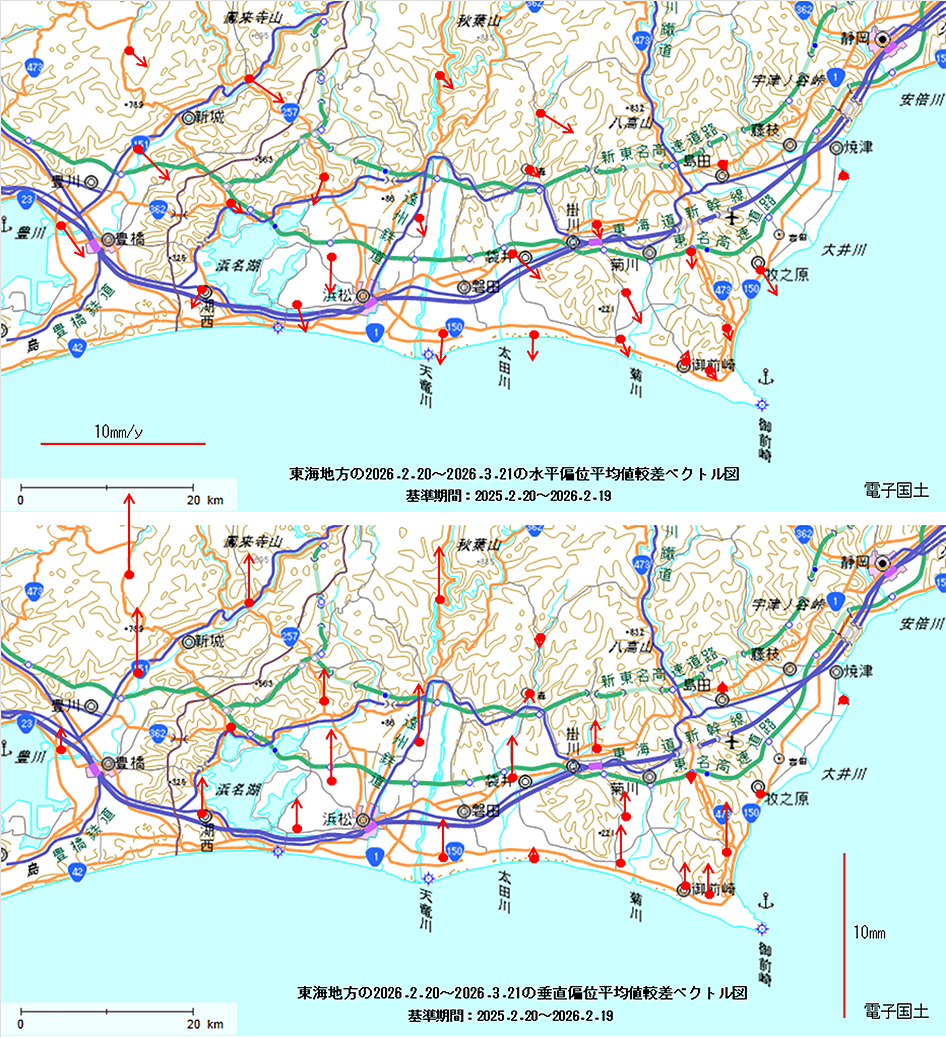

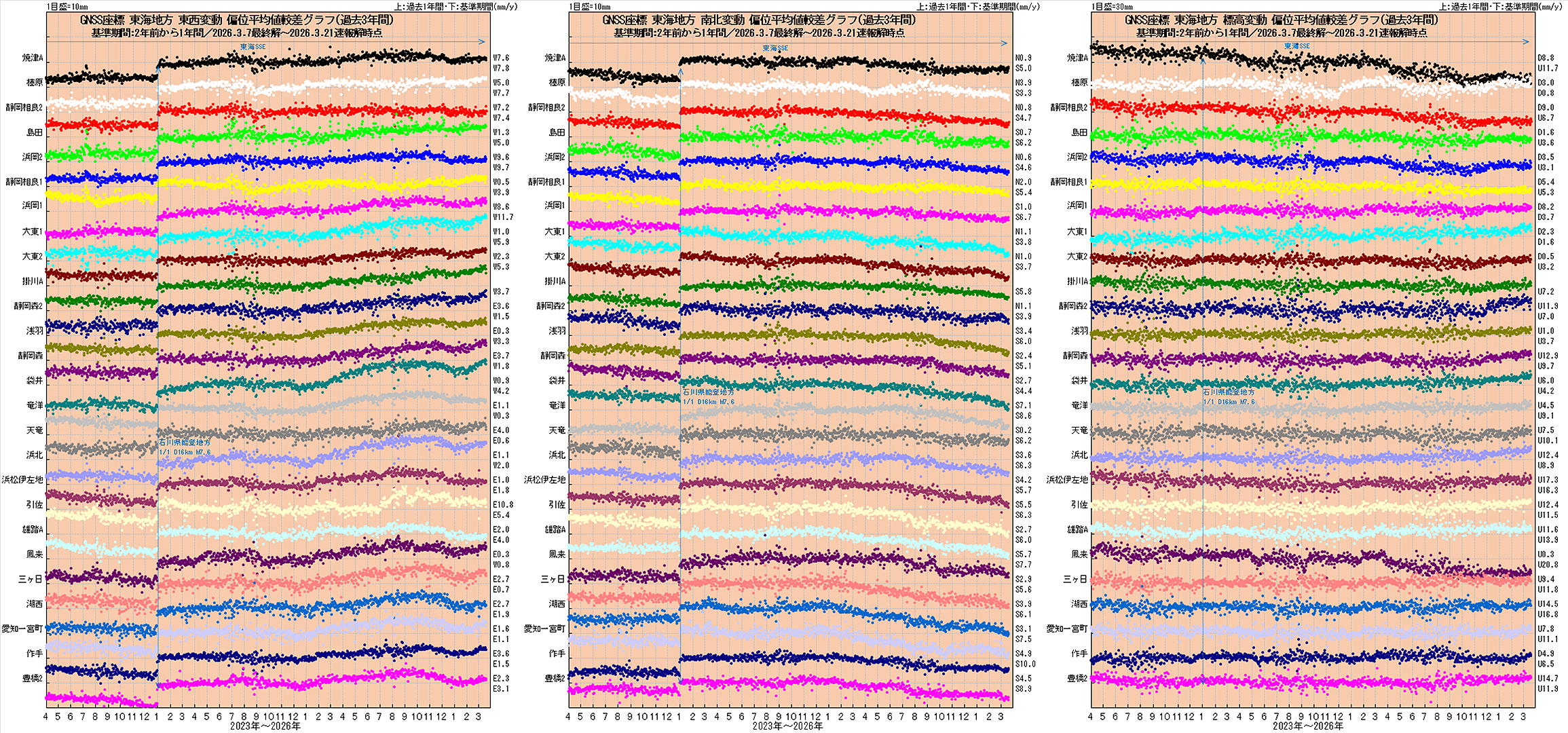

・東海地方で北西方向への非定常的地殻変動(2021年3月上旬頃〜4月上旬頃) 最新変動グラフ
・南関東で北西〜西方向への非定常的地殻変動(2021年1月上旬頃〜4月上旬頃) 最新変動グラフ
・日高山脈周辺で西〜南西方向への反時計回り傾向の非定常的地殻変動(2021年1月下旬頃〜4月上旬頃) 最新変動グラフ
・2021年3月20日 宮城県沖M6.9の地震発生に伴い三陸地方南部で南〜南東方向への地殻変動 最新変動グラフ
・三陸地方南部から全域に西〜北西方向への非定常的地殻変動域が拡大(2021年1月上旬頃〜2月中旬頃)
・北部フォッサマグナ周辺で北方向への非定常的地殻変動(2021年1月上旬頃)
・宮崎県南部〜鹿児島県東部で南南東方向への非定常的地殻変動(2020年12月下旬頃〜2021年1月上旬頃)
